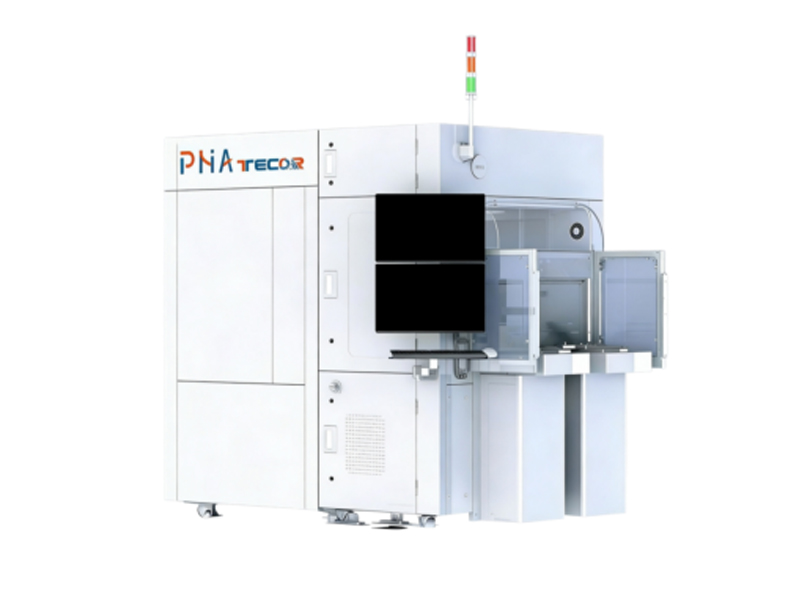

晶圆级先进封装检测设备
产品介绍
该系列主要应用于经院级先进封装的TSV/RDL等工艺后的关键尺寸测量以及图形电路上的全类型缺陷检测。拥有多模式明/暗照明系统、多种放大倍率镜头,光谱散射3D测量适应先进封装不同检测精度以及全过程质量监控的需求。
设备特点
-
多技术融合测量架构:集成光谱反射率、白光干涉等多种测量技术,单备可满足先进封装刻蚀工艺后:深度、直径、侧壁倾角、侧壁 scallop 纹)高度、深宽比、刻蚀偏斜量;
-
铜填充后:表面凹陷高度;晶圆减薄后:TSV暴露高度、晶圆平整度变化,大幅提升检测效率;
-
对深宽比高达30:1的复杂TSV通孔仍可实现高精度测量。
