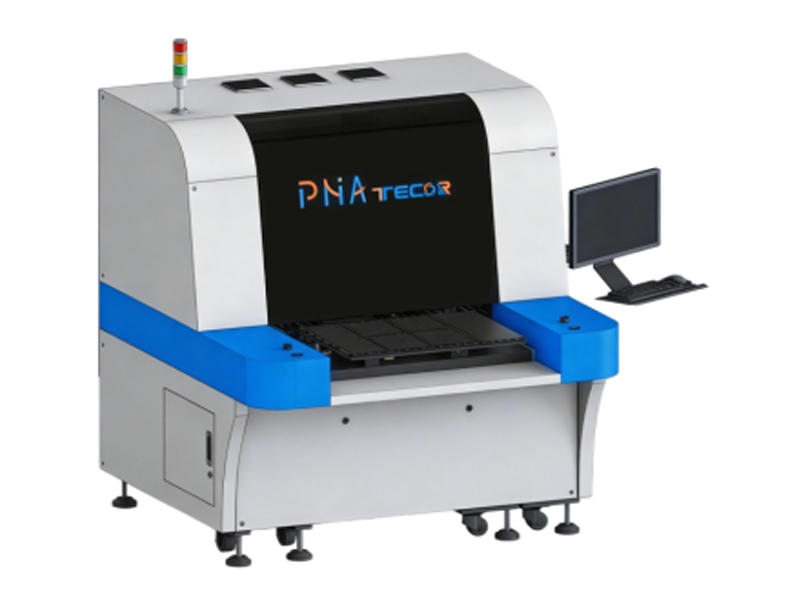

面板级先进封装检测设备
产品介绍
该系列基于2D和3D技术专为面板级先进封装过程的镭射通孔/埋盲孔/RDL/ECP/uBUMP等工艺段的关键尺寸测量以及表面缺陷检测需求而设计,其核心特性在于“超大画幅(Large Area)”的高通量检测能力,同时兼顾“微米/纳米级精度”。
设备特点
-
可检测所有类型镭射通孔缺陷;
-
基于PHA PLP平台研发 ;
-
可生成孔径与孔位偏移的统计报表 ;
-
配备先进的光源系统,背光照明技术。
该系列基于2D和3D技术专为面板级先进封装过程的镭射通孔/埋盲孔/RDL/ECP/uBUMP等工艺段的关键尺寸测量以及表面缺陷检测需求而设计,其核心特性在于“超大画幅(Large Area)”的高通量检测能力,同时兼顾“微米/纳米级精度”。
-
可检测所有类型镭射通孔缺陷;
-
基于PHA PLP平台研发 ;
-
可生成孔径与孔位偏移的统计报表 ;
-
配备先进的光源系统,背光照明技术。
